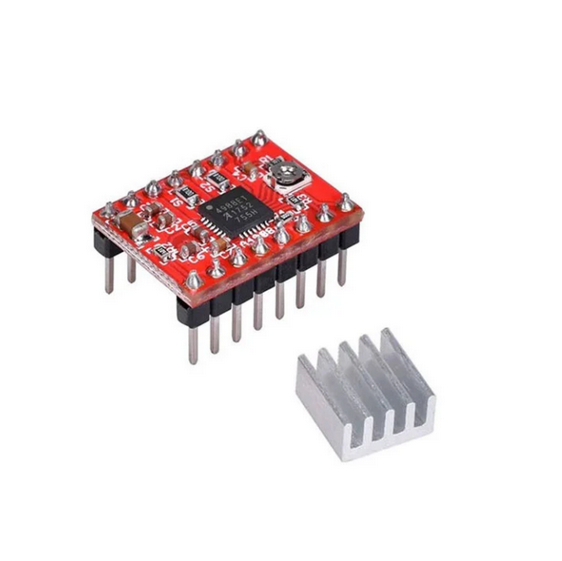

Caractéristiques principales :

·      Ce produit peut faire fonctionner des moteurs pas à pas bipolaires en modes pas complet, demi-pas, 1/4, 1/8 et 1/16

·      Performances de sortie jusqu'à 35 V et 2 A

·      L'A4988 comprend un régulateur de courant à temps d'arrêt fixe qui fonctionne en modes de décroissance lente ou mixte

·      Le convertisseur est la clé de la mise en œuvre facile de l'A4988. Il suffit d'entrer une impulsion dans l'entrée « pas » pour entraîner le moteur afin de générer des micropas

·      Pas besoin de tableau de séquence de phases, de ligne de commande haute fréquence ou de programmation d'interface compliquée

·      L'interface A4988 est idéale pour les applications où les microprocesseurs complexes ne sont pas disponibles ou surchargés.

Spécifications électriques :

·      Convient pour piloter des moteurs pas à pas inférieurs à 8 V ~ 35 V 2 A ;

·      Interface simple de contrôle de pas et de direction ;

·      Cinq modes de pas différents : plein, demi-pas, 1/4, 1/8 et 1/16 ;

·      Le potentiomètre réglable peut ajuster la sortie de courant maximale, afin d'obtenir une vitesse de pas plus élevée ;

·      Détection/sélection automatique du mode d'atténuation du courant ;

·      Circuit d'arrêt en cas de surchauffe, verrouillage en cas de sous-tension, protection contre les courants croisés ;

·      Protection contre les courts-circuits à la terre et protection contre les courts-circuits à la charge

·      Courant logique compatible 3,3 V et 5 V

·      Algorithme de courant de commande : I = V * 0,8, le potentiomètre possède trois broches. Utilisez un multimètre pour tester la tension entre la broche faisant face à 4988 et GND. Le courant peut être réglé par le potentiomètre. Dans le sens des aiguilles d'une montre, le courant augmente. Dans le sens inverse des aiguilles d'une montre, le courant augmente.

الميزات الرئيسية:

يمكن لهذا المنتج تشغيل محركات السائر ثنائية القطب في أوضاع الخطوة الكاملة ونصف و1/4 و1/8 و1/16

أداء محرك الإخراج يصل إلى 35 فولت و2 أمبير

يتضمن A4988 منظم تيار ثابت يعمل في أوضاع الاضمحلال البطيء أو المختلط

المحول هو المفتاح لسهولة تنفيذ A4988. ما عليك سوى إدخال نبضة في مدخل "الخطوة" لتشغيل المحرك لتوليد خطوات دقيقة

لا حاجة لجدول تسلسل الطور أو خط التحكم عالي التردد أو برمجة واجهة معقدة

واجهة A4988 مثالية للتطبيقات حيث لا تتوفر المعالجات الدقيقة المعقدة أو تكون محملة بشكل زائد.

المواصفات الكهربائية:

مناسب لتشغيل محركات السائر أقل من 8 فولت ~ 35 فولت 2 أمبير؛

واجهة تحكم بسيطة في الخطوة والاتجاه؛

خمسة أوضاع مختلفة للخطوة: كاملة ونصف و1/4 و1/8 و1/16؛

يمكن للمقياس الجهدي القابل للتعديل ضبط أقصى خرج تيار، للحصول على معدل خطوة أعلى؛

اكتشاف/اختيار وضع التوهين التلقائي للتيار؛

دائرة إيقاف التشغيل عند ارتفاع درجة الحرارة، وقفل الجهد المنخفض، وحماية التيار المتقاطع؛

حماية من ماس كهربائي إلى الأرض وحماية من ماس كهربائي إلى الحمل

تيار منطقي متوافق مع 3.3 فولت و5 فولت
