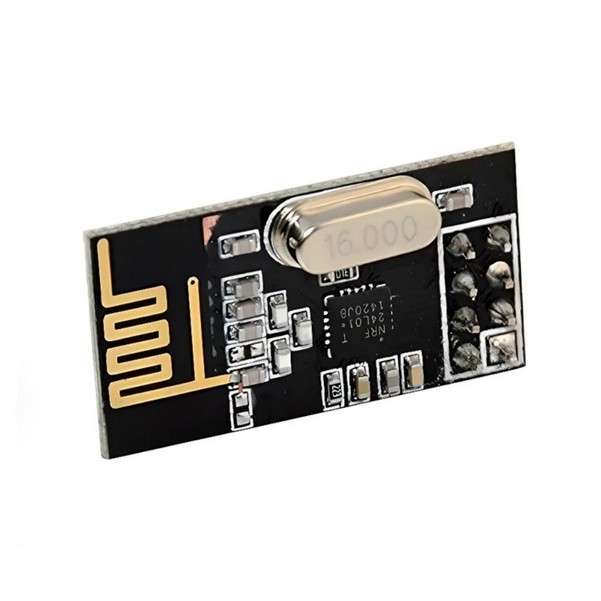

NRF24L01 wireless module EMETTEUR RECEPTEUR 2.4ghz

(0 Commentaires)

Produit en interne


Prix
65.00DH /PC
Quantité
Prix ​​total
Partager

Avis et notes

0 out of 5.0
(0 Commentaires)
Il n'y a pas encore d'avis sur ce produit.

Spécifications

Détails

Plage de Fréquences

2,400 à 2,525 GHz (bande ISM de 2,4 GHz)

Débit de Données

Jusqu’à 2 Mbps en transmission

Modulation

Gaussian Frequency Shift Keying (GFSK)

Modes de Communication

Simplex et duplex

Portée

Jusqu’à 100 mètres à 250 kbps ; jusqu’à 85 mètres en intérieur ; jusqu’à 250 mètres en zone ouverte

Alimentation

1,9V à 3,6V

Tension pour la logique

0 ~ 3,3V / 5V

Courant d’Émission (TX)

Environ 11,3 mA à une puissance de sortie de 0 dBm

Courant de Réception (RX)

Environ 12,3 mA à un débit de données de 2 Mbps

Courant en Mode Veille

900 nA

Courant en Mode Standby-I

22 μA

Mode Hors Tension

Consommation d’énergie de 400 nA

Enhanced ShockBurst™

Accélérateur matériel de protocole pour la gestion automatique des paquets, la correction des erreurs et la retransmission, déchargeant les tâches du microcontrôleur

Configurations des Broches

GND : Masse ; VCC : Alimentation (1,9V à 3,6V) ; CE : Activation du Chip ; CSN : Sélection du Chip Non ; SCK : Horloge Série ; MOSI : Master Out Slave In ; MISO : Master In Slave Out ; IRQ : Demande d’Interruption

Options de Débit de Données

250 kbps, 1 Mbps, 2 Mbps

Taux d’Émission

+7 dB

Sensibilité de Réception

≤ -90 dB

Dimension

15 x 29 mm


تفاصيل

المواصفات

2.400 إلى 2.525 جيجا هرتز نطاق ISM 2.4 جيجا هرتز

نطاق التردد

يصل إلى 2 ميجابت في الثانية أثناء النقل

معدل البيانات

مفتاح تحويل التردد الغوسي (GFSK).

تعديل

البسيط والمزدوج

أوضاع الاتصال

يصل إلى 100 متر بسرعة 250 كيلوبت في الثانية؛ ما يصل إلى 85 مترا في الداخل. تصل إلى 250 مترا في منطقة مفتوحة

نطاق

1.9 فولت إلى 3.6 فولت

مصدر الطاقة

0 ~ 3.3V / 5V

الجهد للمنطق

حوالي 11.3 مللي أمبير عند طاقة خرج 0 ديسيبل مللي واط

نقل التيار (TX)

حوالي 12.3 مللي أمبير بمعدل بيانات 2 ميجابت في الثانية

تلقي التيار (RX)

900 غ

التيار في وضع السكون

22 ميكرو أمبير

التيار في وضع الاستعداد

استهلاك الطاقة 400 غ

وضع إيقاف التشغيل

المحسّن للتعامل التلقائي مع الحزم وتصحيح الأخطاء وإعادة الإرسال وتفريغ المهام من وحدة التحكم الدقيقة

مسرع بروتوكول أجهزة ShockBurst™

GND: أرضي؛ VCC: مصدر الطاقة (1.9 فولت إلى 3.6 فولت)؛ CE: تفعيل الشريحة؛ CSN: رقم اختيار الشريحة؛ SCK: الساعة التسلسلية؛ MOSI: إتقان العبيد في؛ ميسو: سيد في الرقيق خارج؛ IRQ: طلب المقاطعة

تكوينات الدبوس

250 كيلوبت في الثانية، 1 ميجابت في الثانية، 2 ميجابت في الثانية

خيارات معدل البيانات

+7 ديسيبل

معدل الانبعاثات

≥ -90 ديسيبل

حساسية الاستقبال

15 × 29 ملم

الأبعاد
