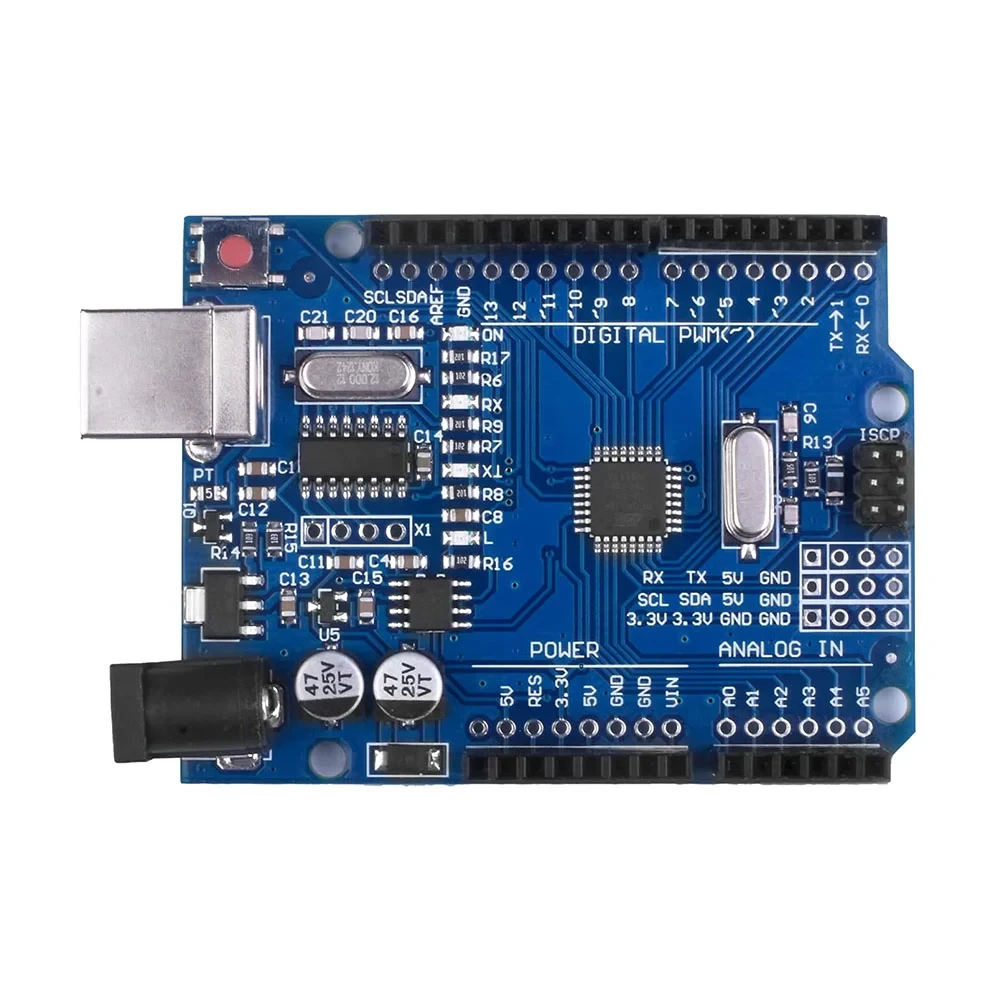

1 : La carte est une carte microcontrôleur basée sur le CH340. Il dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties PWM), 6 entrées, un résonateur céramique 16 MHz, une connexion USB, une prise d'alimentation, un en-tête ICSP et un bouton de réinitialisation.

2 : Il s'agit d'une carte compatible avec un convertisseur série Atmega328p et CH340G, 100 % compatible avec Arduino UNO R3.

3 : Cette carte présente les nouvelles fonctionnalités suivantes : Brochage 1.0 : ajout de broches SDA et SCL proches de la broche AREF et de deux autres nouvelles broches placées près de la broche RESET, l'IOREF qui permettent aux blindages de s'adapter à la tension fournie par le tableau. À l'avenir, les boucliers seront compatibles à la fois avec la carte qui utilise l'AVR, qui fonctionne avec 5 V, et avec la Due qui fonctionne avec 3,3 V. La seconde est une broche non connectée, réservée à des fins futures. Circuit de réinitialisation plus puissant.

4 : Convivial : la carte est facile à utiliser pour le démarreur Arduino, elle contient tout le nécessaire pour prendre en charge le microcontrôleur ; connectez-le simplement à un ordinateur avec un câble USB ou alimentez-le avec un adaptateur AC-DC ou une batterie pour commencer.

Spécialisations:

• Tension d'alimentation : 7 V à 12 V

• Microcontrôleur : ATmega328P

• Fréquence d'horloge maximale : 16 MHz

• SRAM : 2 Ko

• Mémoire Flash : 32 Ko (5 Ko réservés au bootloader)

• Mémoire EEPROM : 1 Ko

• Ports E/S : 14

• Sorties PWM : 6

• Nombre d'entrées analogiques : 6

• Interfaces série : UART, SPI, I2C

• Interruptions externes

• Puce USB : CH340

• Prise USB A pour la programmation

• Connecteur DC 5,5 x 2,1 mm pour l'alimentation

• Comprend une broche dorée mâle 1 x 40 broches

• Dimensions de la plaque : 75 x54 x 15 mm

• Poids : 25g

 :1 اللوحة عبارة عن لوحة تحكم دقيقة تعتمد على CH340. يحتوي على 14 منفذ إدخال/إخراج رقمي (6 منها يمكن استخدامها كمخرجات PWM)، و6 مدخلات، ومرنان سيراميك 16 ميجاهرتز، ووصلة USB، ومقبس طاقة، ورأس ICSP وزر إعادة تعيين.

 :2 هذه لوحة متوافقة مع المحول التسلسلي Atmega328p وCH340G، متوافقة بنسبة 100% مع Arduino UNO R3.

 : 3تحتوي هذه اللوحة على الميزات الجديدة التالية: Pinout 1.0: إضافة منافذ SDA وSCL بالقرب من طرف AREF واثنين من المسامير الجديدة الأخرى الموضوعة بالقرب من طرف RESET، IOREF الذي يسمح للدروع بالتكيف مع الجهد الذي توفره اللوحة. في المستقبل، ستكون الدروع متوافقة مع كل من اللوحة التي تستخدم AVR الذي يعمل بجهد 5 فولت، وDue الذي يعمل بجهد 3.3 فولت. أما الثاني فهو طرف غير متصل، مخصص للأغراض المستقبلية. دائرة إعادة تعيين أكثر قوة.

: 4 سهلة الاستخدام: اللوحة سهلة الاستخدام للمبتدئين في Arduino، فهي تحتوي على كل ما يلزم لدعم وحدة التحكم الدقيقة؛ ما عليك سوى توصيله بجهاز كمبيوتر باستخدام كابل USB أو تشغيله باستخدام محول AC-DC أو بطارية للبدء.

المواصفات:

 جهد الإمداد: 7 فولت إلى 12 فولت

 متحكم دقيق ATmega328P :

 الحد الأقصى لتردد الساعة: 16 ميجا هرتز

 ذاكرة الوصول العشوائي: 2 كيلو بايت

 ذاكرة الفلاش: 32 كيلو بايت (5 كيلو بايت محجوزة لمحمل التشغيل)

 ذاكرة إيبروم: 1 كيلو بايت

 منافذ الإدخال والإخراج: 14

 مخرجات PWM : 6

 عدد المدخلات التناظرية: 6

 الواجهات التسلسلية: UART، SPI، I2C

 المقاطعات الخارجية

 شريحة يو اس بيCH340 :

 منفذ USB A للبرمجة

 موصل تيار مستمر 5.5 × 2.1 مم لإمدادات الطاقة

 تتضمن 1 × 40 دبوسًا ذهبيًا ذكرًا

 أبعاد اللوحة: 75 × 54 × 15 ملم

 الوزن: 25 جرام
