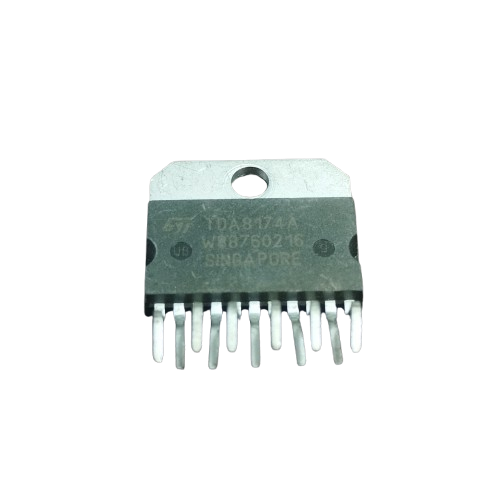

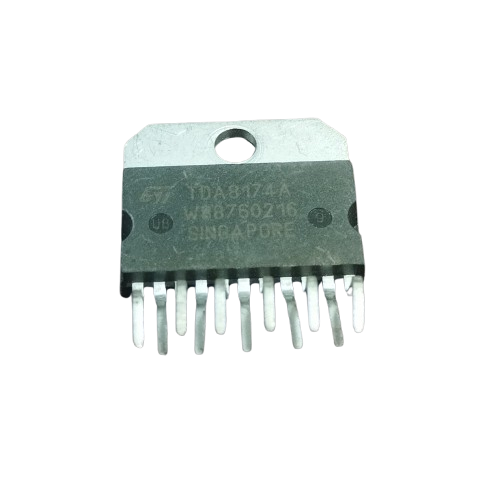

TDA8174A – Amplificateur Vertical pour Téléviseurs CRT

Description :
Le TDA8174A est un circuit intégré amplificateur vertical conçu pour les téléviseurs à tube cathodique (CRT) et les moniteurs. Il assure le balayage vertical avec une grande précision et intègre toutes les fonctions nécessaires pour piloter le déviateur vertical directement, tout en fournissant un courant de sortie élevé.

Ce composant est reconnu pour sa stabilité thermique, sa fiabilité et sa faible consommation. Il est largement utilisé dans les réparations et conceptions de circuits TV analogiques.

⚙️ Caractéristiques techniques :

• Tension d'alimentation : Jusqu’à 35V

• Courant de sortie : Jusqu’à 2 A (crête à crête)

• Fréquence de fonctionnement : typiquement 50/60 Hz

• Protection thermique intégrée

• Sortie en mode push-pull pour meilleure efficacité

• Boîtier : Multiwatt 11

✅ Avantages :

• Solution tout-en-un pour la déviation verticale

• Courant de sortie élevé pour charges inductives (bobines de déviation)

• Design simple avec peu de composants externes

• Haute fiabilité pour équipements CRT

Applications courantes :

• Réparation de téléviseurs à tube (CRT)

• Conception de moniteurs analogiques

• Circuits d’entraînement de déviateurs verticaux

• Projets de rétro-ingénierie TV




   دائرة TDA8174A – مضخم الانحراف العمودي لأجهزة التلفاز CRT

  الوصف
  تُستخدم دائرة TDA8174A كمضخم انحراف عمودي في أجهزة التلفاز ذات أنبوب الأشعة المهبطية (CRT)، وتتميز بقدرتها العالية على توليد إشارات الانحراف العمودي بدقة وكفاءة. تحتوي على جميع الوظائف اللازمة لقيادة ملفات الانحراف مباشرةً مع إمكانية توليد تيار مرتفع.

  تتميز بثبات حراري جيد، واستهلاك منخفض للطاقة، وتُعتبر مثالية لصيانة شاشات التلفاز القديمة أو التصميمات التعليمية.

  ---

  ⚙️ المواصفات التقنية

  • جهد التشغيل: حتى 35 فولت

  • تيار الخرج: حتى 2 أمبير (قمة-لقمة)

  • التردد: 50/60 هرتز

  • حماية حرارية مدمجة

  • نوع الخرج: Push-Pull لتحسين الكفاءة

  • نوع التغليف: Multiwatt-11

  ---

  ✅ الميزات

  • دائرة متكاملة متعددة الوظائف

  • مناسبة للملفات الحثية (ملفات الانحراف العمودي)

  • بسيطة في التركيب والتوصيل

  • موثوقة في تطبيقات CRT

  ---

  الاستخدامات الشائعة

  • إصلاح أجهزة تلفاز CRT

  • تصميم دوائر انحراف لشاشات قديمة

  • مشاريع إلكترونية تعليمية

  • أنظمة قيادة الانحراف العمودي
